变电站综合自动化系统

 系统概述

    YX2000变电站自动化系统适用于220KV及以下各种电压等级的升压或降压变电站，提供了测量、控制、监视、保护、滤波、通信、报表、小电流接地选线、电压无功自动补偿、五防、故障分析及其他自动化功能。在传统的架构基础上本系统拓展了基于IEC61850标准接口的功能。从而使系统更具有良好的开放性，可以通过各种现场总线接入其他智能设备，如智能电度表、直流电源系统等；并可以采用多种国际标准，行业标准的规约与多级调度自动化系统或集控站进行通信，实现远方测量、监视和控制。本系统用于集控站时，向下完成多个变电站进行监控，向上实现与上级调度系统通信。

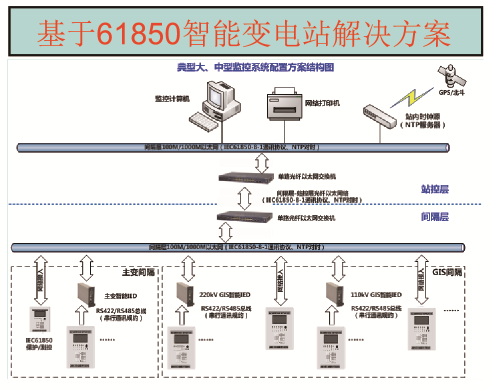

    基于IEC61850数字智能变电站综合自动化系统立足于变电站整体运行可靠性，通过各类型电子互感器、一次设备在线监测技术提高一次设备的智能化，通过高可靠性采样同步技术、网络流量控制等实现二次设备系统网络化，通过站域保护控制、多功能一体化测控技术实现变电站二次的优化集成，通过程序化操作、智能开票、智能告警及分析决策等技术实现多专业协调的一体化运维。以此形成基于IEC61850标准的多方面协调的智能变电站一、二次系统整体解决方案，为变电站运行监控与维护管理提供简便、可靠、智能的一站式服务，实现变电站的可测、可视、可控，使变电站运行更经济、更可靠、更智能。

系统功能

    变电站综合自动化系统由站控层、通讯层以及电气间隔层三部分组成。集测量、信号。保护、控制、远动、管理为一体，满足综合自动化系统有人或无人值守变电站的要求。完成对整个变电站的计算机监控系统的管理，数据库管理，在线及离线计算，运行监视控制，各图表曲线的生成，数据报表，声光报警，事故，故障信号的分析处理等功能。用户及工作站监控站完成对整个电站的计算机监控系统的管理，数据库管理，在线或离线计算，运行监视控制，各图标曲线的生成，数据报表，声光报警，事故、故障信号的分析处理的功能。

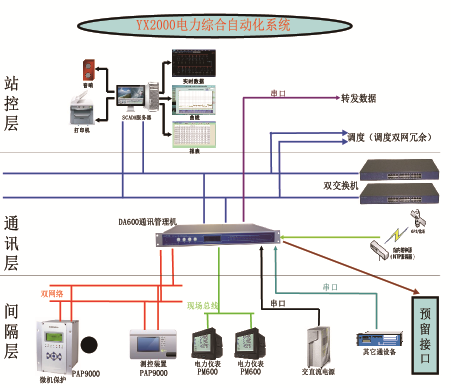

    传统电力监控系统结构为三个层次：

    间隔层：由分布式测控装置、保护装置及站内智能仪表组成

    通讯层：由通讯服务器实现通讯功能

    站控层：由当地监控后台组成

    支持的通讯协议：IEC6185、IEC60870-5-101\102\103\104、CDT、DISA、MODBUS、DNP3等。

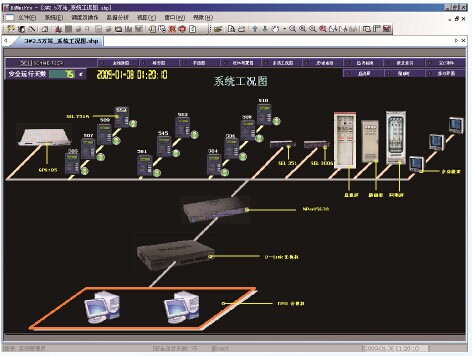

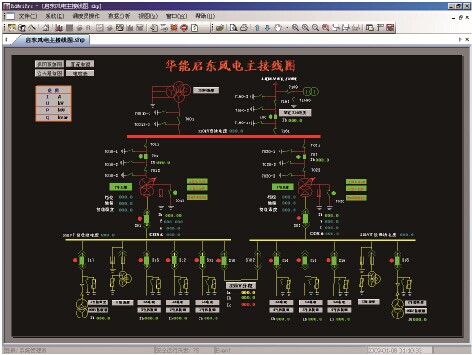

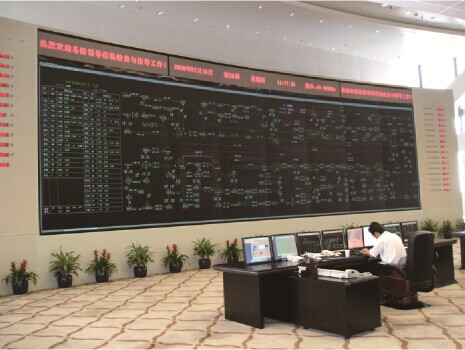

 操作界面
