电能采集系统

系统概述

    用电信息采集系统能够实现计量装置在线监测和和用户负荷、电量、电压等重要信息的实时采集，及时、完整、准确的为营销管理信息系统提供基础数据，能够根据用户缴费情况进行远程控制，从而为企业经营管理各环节的分析、决策和管理提供支撑，提升企业集约化、精益化和标准化管理水平。电量采集装置可直接采集脉冲表、全电子式电表。本系统兼容多种全电子式电表通信规约，使用灵活，方便；主要实现变电站及电厂电表数据的远程抄取，各种数据的汇总，分析及对报表的打印输出，另外还有对变电站、线路、台区电表的管理工作。抄表器实时采集电表数据，并对采集数据进行计算和保存；抄表器内置时钟，可实现分时计费。其通讯采用标准RS485接口方式。

系统功能

1）采集参数管理       2）数据采集       3）数据自动处理、存储       4）数据浏览分析       5）数据结算、统计

6）旁路代处理         7）数据报表       8）信息维护        9）告警处理和维护        10）数据备份和转存

11）WEB信息发布       12）与其他系统的互联          13）计划负荷管理

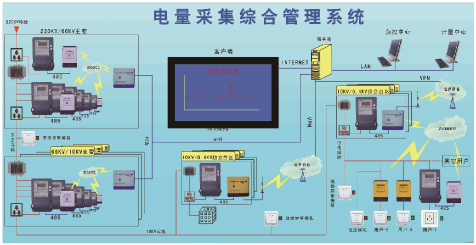

系统方案

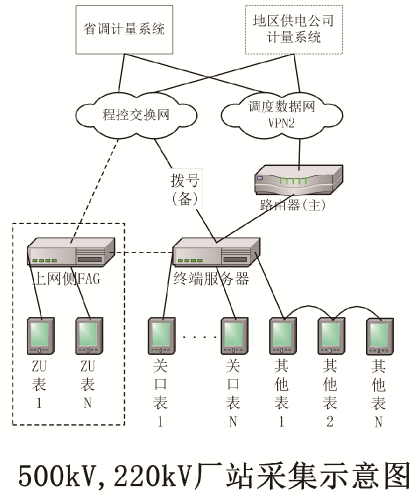

>电厂，变电站关口电能采集系统：

    关口计量系统采用调度直接采集工作方式，关口计量屏采用主辅表的形式，采集终端采用双网口双终端服务器，终端服务器通过网口接入数据网络设备，并将数据送去省调。主辅表PT采用并联方式，CT采用串联方式。电能采集数据通过终端服务器送至调度。每套终端的两个网口分别接入调度系统的一，二平面。用户电量数据信息可以从省公司电量采集系统平台获取，不能够直接采集。

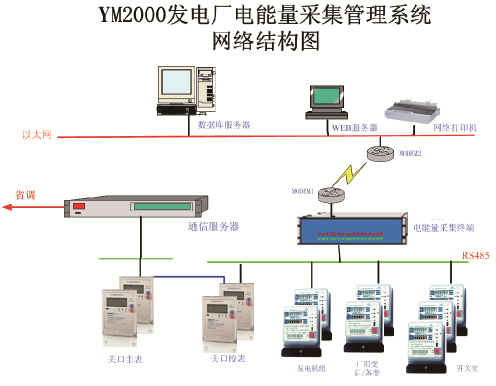

>电厂电能量采集系统：

    针对电厂用户，我公司专门研发出一套电能量采集系统，既能采集关口表数据又能满足电厂内部的计量要求。系统分为三层，底层是散布在开关柜上或者集中布置的电能表。电能表通过RS485总线接入电能量采集装置，电能量采集装置支持各种电表规约和常规通讯协议，并支持二次非标规约开发。电能量采集装置把电量数据进行采集，按时存储并进行统一的数据转发。转发协议为IEC102。后台电能采集服务器通过网络连接电能量采集装置，电能采集服务器提供界面显示、数据报表、WEB浏览和输出第三方接口。

>大型厂矿用户电能量采集系统：

    本系统主要用于企业能源管理使用。对全厂的电力负荷进行采集、统计、汇总、分析并上传到EMS系统。为全厂能耗管理提供直接、有限的依据。
