余热回收控制系统解决方案

2018-11-15 06:04:34

系统概述

    现代工业生产过程中普遍存在着热量利用率低下,排放烟气温度过高,热量浪费等严重问题。余热回收锅炉即是将工业生产中排放的高温烟气经过换热器来加热水,生成热水或者水蒸汽,从而达到利用余热,节约能源的目的。我公司根据余热回收的设备的特点,结合多年的控制经验,基于ABB AC500系列PLC开发了本套控制系统。

系统功能

    >大汽包和小汽包的液位采用三冲量调节的控制方式进行控制,以保证液位的真实准确;

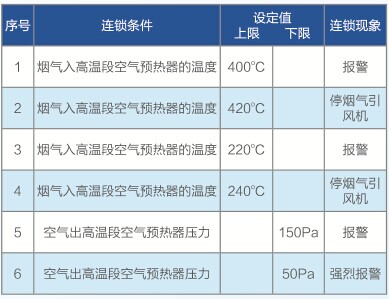

    >大汽包的排气压力,均与排空阀联锁,以保证设备的正常,安全生产;

    >软化水箱及无氧水箱的液位均与进水阀联锁,实现液位低了自动进水,液位高了自动关阀的功能;

    >炼铁进入的烟气阀采用分程控制的方式进行控制;

    >上位机对各个重要测量值的数据实时记录,并对产量(生成的水蒸汽)进行积累,以便和进入的软化水进行对比,提高生产效率。

系统结构

    >控制系统:由PLC,变频器等组成。

    >人机界面:ABB触摸屏或者工控机。

/

系统特点

    >系统实时显示温度,压力,流量等参数信息,并对部分监视点进行报警和记录,方便客户查询数据,以提高企业效率,同时提高能源利用率;

    >现场大小汽包液位均采用三冲量调节的计算算法,使得液位准确,以便最后得出的气体产量更加接近真实;

    >生产数据报表运用数据库管理系统,保存时间长,调用简便;

    >该系统ABB PLC与仪表,变频器及上位机设备均采用总线方式通讯,使系统对整个现场设备有着很高的控制效果,并节约成本;

    >系统操作简便,整个系统的安全性较高,采用了多重保护和联锁。

人机界面

                             /

           /
