有源电力滤波装置

2018-11-07 00:00:00

产品介绍

有源电力滤波装置(APF)采用高频电力电子开关PWM变流技术、高性能控制芯片和全控型电力电子器件，运用先进的控制理论和全数字控制方法，实时检测电网中负载电流，快速分离出谐波电流分量，并根据谐波电流的大小产生控制指令，实时将大小相等、方向相反的补偿电流注入到电网中，实现瞬时滤除谐波。同时还可以提供超前或滞后的无功电流，用于改善电网的功率因数和实现动态无功补偿。

性能特点

稳定谐波滤除

选择高速信号处理器，采用双闭环控制技术，0.1ms动态响应速度，确保谐波检测准确、滤除率高，同时滤波范围广，可同时滤除2次到50次的谐波电流；设备自身具有完善的保护体制和智能控制方法，可以自动监测各部分的运行状况，并根据温度自动限流，保证装置长期稳定运；同时避免与用户系统发生谐振，大限度保障用户设备安全运行。

兼顾无功补偿

在滤波同时，兼容大范围的无功功率补偿（感性和容性），采用谐波和无功补偿的优化策略，使用户电能质量的治理达到优；可以与传统的无源滤波补偿装置组合使用，独特的控制算法确保二者之间完美的结合。

使用简洁方便

显示操作界面采用新型触摸屏，操作简单方便；显示界面可以实时显示电压、电流、谐波等各参数；菜单设置灵活，可以选择消谐模式、无功补偿模式或谐波无功同时补偿模式，通过软件设定电流互感器变比及极性，根据需要设置目标功率因数以及输出电流大小，并可以实时故障记录和事件记录。

无需进行复杂的电网分析，设计选型简单，安装和操作容易，进线方式灵活，可选择顶部进线方式或底部进线方式，若选配特制的变压器，可以应用于电压等级更高的场合。

运行安全可靠

考虑严酷工业环境需求，器件均经严格筛选，核心部件都采购自国际知名厂家，四级电磁兼容设计，完善冗余保护措施，功率电路采用模块结构，在实现标准化生产的同时提高了产品可靠性和可维修性。确保装置能够长期稳定运行。安装和操作容易、维护简单，并且滤波性能不受系统参数影响，可以对三相三线制/三相四线制电网进行谐波滤除。



技术优势

50~480A全系列产品标准化模块、机柜两种结构模式

谐波、无功及不平衡负载三种补偿模式

大于97%工作效率，系统损耗小

同时滤除2~50次谐波，也可选择特定次数谐波滤除

响应时间<100μs，全响应时间<10ms（1/2周波）

快速FFT及瞬时无功等五种算法模式

7英寸全功能触摸屏监控系统

自动限流运行与全面的故障保护功能

可以实现不同型号有源电力滤波器无限并联

可以源侧及负载侧进行CT安装检测，自动适应CT相序和方向

保护可靠---通过软件,硬件和冗余设计保证装置在故障情况下，可靠的从供电系统快速切除

自动补偿变化的谐波---具有高度可控性和快速响应性，补偿性能不受系统频率和阻抗的影响

全数字化控制方式---DSP高速检测和运算，确保谐波检测和补偿控制精准有效

兼具智能监控功能---装置运行参数，工作状态一目了然，同时可扩展通讯接口

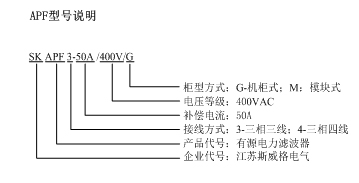

型号说明



适用范围

有源电力滤波装置(APF)主要用于电网中非线性负荷的用户以及对电能质量要求严格的用户。广泛涉及电力、汽车、冶金、机械、化工、造纸、煤炭、造船、通讯、大型场馆以及高层建筑等场所和行业。

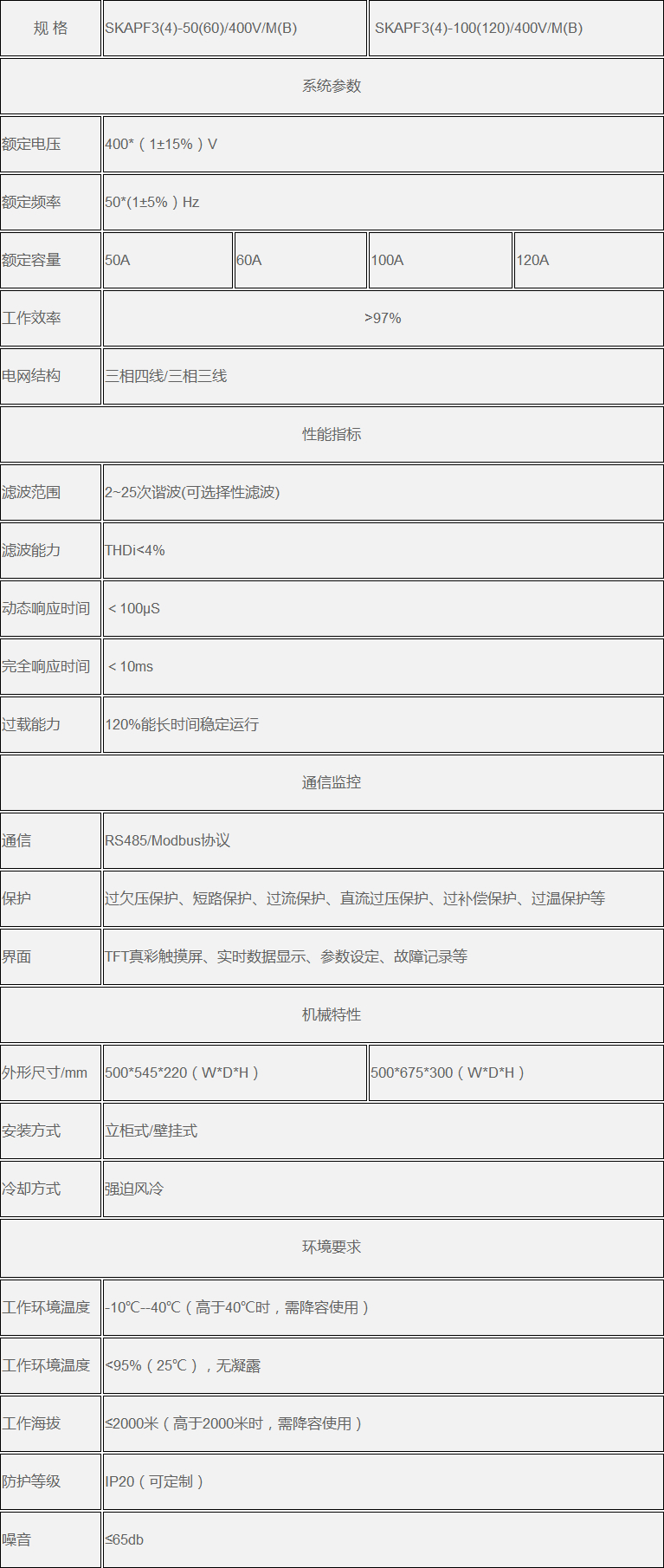

技术指标

注：提供内部模块并联立柜式产品，单柜最大480A，可以多柜无限并联增容。
