产品介绍
静止无功发生装置(SVG)是无功补偿领域新技术应用的代表。是以电压源变流器为核心的电力系统补偿装置，基本原理就是利用可关断大功率电力电子器件(如IGBT)组成自换相桥式电路，通过电抗器或变压器并联在电网上，实时采集电网电压和电流，采用瞬时无功功率理论计算需要补偿的无功分量，运用SVPWM调制技术，调节桥式电路交流侧输出电压的幅值和相位，即可以实现该电路快速吸收或者发出满足要求的无功电流，实现快速动态调节无功的目的。作为有源型补偿装置，不仅可以跟踪补偿冲击型负荷的冲击电流，而且可以对谐波电流也进行跟踪补偿。
性能特点
实时跟踪、动态补偿
自动跟踪补偿电网无功波动，具有高度可控性和快速响应性，补偿性能不受电网电压波动影响，滤波特性不受系统阻抗的影响，村绝传统电感和电容谐振放大谐波电流的危险。
全数字控制方式
实时检测电网电压、电流等参数，确保信号检测和补偿控制精确有效。同时具有7英寸全功能触摸屏智能监控功能，实时监测系统运行状态。
补偿功能多样化
可以同时治理电网的多种电能质量问题，消除零线谐波及不平衡，有效降低零地电压，有效消除无功波动造成的电压波动，避免用户设备受到电压波动和闪变的影响。
具备滤波功能
装置能在补偿无功功率的同时动态补偿谐波。可针对 13次及以下频段快速、精确滤波。彻底消除系统谐振风险，保障谐波功因指标达标，避免电力处罚。
运行安全可靠
保护可靠，通过软件，硬件和冗余设计保证本装置在故障情况下，可靠的从供电系统快速切除，同时设备过热过载时，能自动限制在额定电流输出。
结构紧凑美观
60~480kvar全系列产品模块化结构模式，可以壁挂，可以插拔，模块单元具有体积小，效率高，可靠性高的特点。

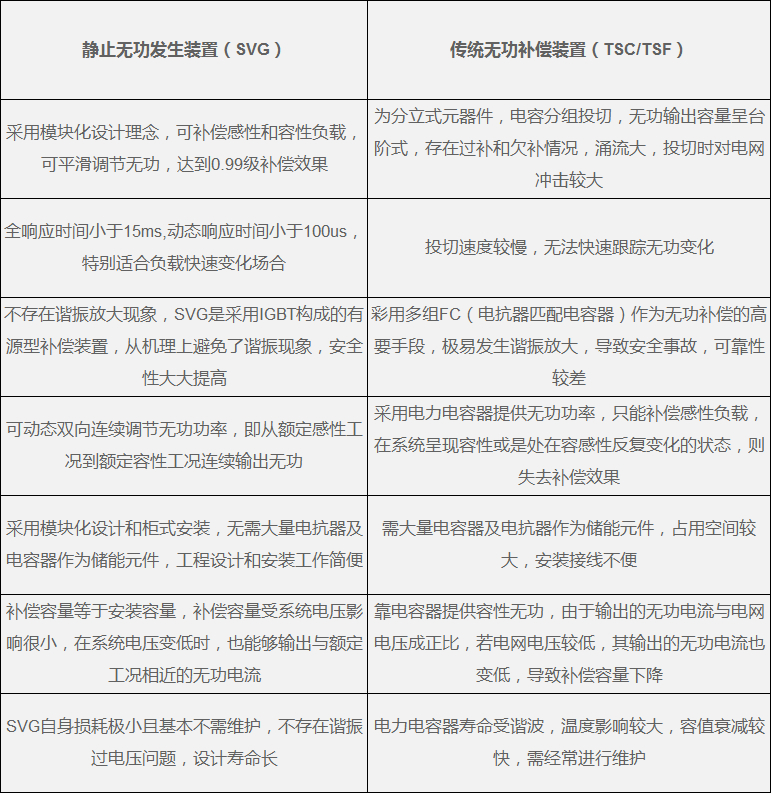

与传统电容电杭补偿产品对比

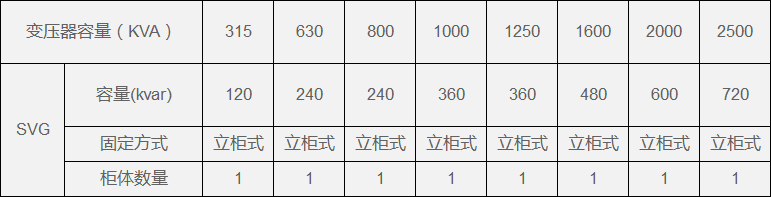

快速选型表
一般根据变压器容量确定无功补偿的总容量：小区住宅照明，按经验无功补偿容量占变压器容量30%；工厂供电，按经验无功补偿容量占变压器容量40-50%以上（注）；
注：针对谐波较大场合用户还可选购SKAPF系列有源电力滤波装置进行谐波治理；

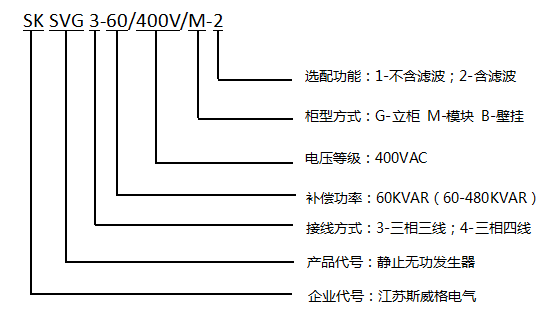

型号说明

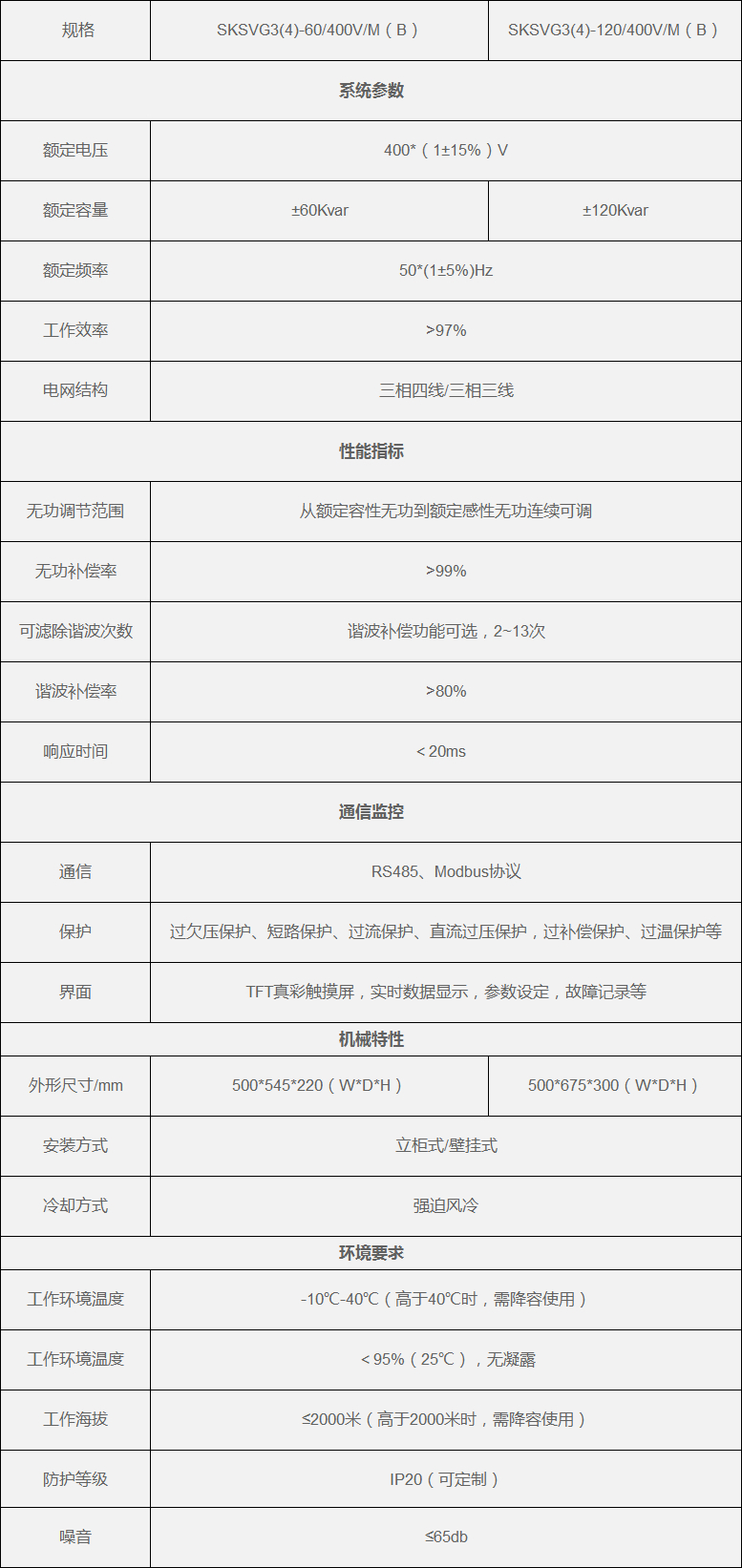

技术参数
注：提供内部模块并联立柜产品，单柜量大480Kvar,可以多柜并联增容；
